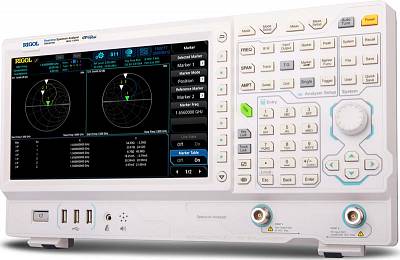

RSA3015N анализатор спектра реального времени
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Анализаторы спектра RSA3015N анализатор спектра реального времени
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Анализаторы спектра RSA3015N анализатор спектра реального времени
Описание анализатор спектра реального времени RSA3015N:
Анализатор спектра RSA3015N способен работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). Кроме того, RSA3015N может быть использован в качестве векторного анализатора для измерения S-параметров. В этом приборе применена инновационная технология Ultra-Real, которая обладает рядом преимуществ, например, позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа до 40 МГц (опция), скорость обработки до 146484 преобразований в секунду.
Для анализатора спектра RSA3015N доступна опция расширенных измерений. Эта опция позволяет выполнять измерения: мощности во временном интервале, мощности в соседних каналах, мощности в канале, занимаемой полосы частот, полосы излучения, отношения сигнал/шум, гармонических искажений, интермодуляционных искажений третьего порядка и прочее.
Технические характеристики анализатор спектра реального времени RSA3015N:
| Параметр | Значение | ||||||
| Для всех измерительных режимов | |||||||
| ЧАСТОТА | |||||||
| Частотный диапазон | 9 кГц…1,5 ГГц | ||||||
| ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ | |||||||
| Опорная частота | 10 МГц | ||||||
| Точность после калибровки | стандартно | ||||||
| опция OCXO-C08 | <0,1 ppm | ||||||
| Температурная стабильность источника опорной частоты (0~50 °C) | стандартно | <0,5 ppm | |||||
| опция OCXO-C08 | <0,005 ppm | ||||||
| Старение | стандартно | ||||||
| опция OCXO-C08 | <0,03 ppm/год | ||||||
| Режим стандартного анализатора спектра со свипированием (GPSA) | |||||||
| ЧАСТОТА | |||||||
| Маркер | Разрешение | ± полоса обзора / (количество точек развертки-1) | |||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | ||||||
| Счетчик частоты | Разрешение | 1 Гц | |||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) | ||||||
| Полоса обзора | Диапазон | Нулевая, 100 Гц...максимальная частота (штатно) Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1) | |||||
| Разрешение | 2 Гц | ||||||
| Погрешность | ± полоса обзора / (количество точек развертки-1) | ||||||
| Плотность фазовых шумов (500 МГц, 20~30 °C) | 1 кГц | ||||||
| 10 кГц | |||||||
| 100 кГц | |||||||
| 1 МГц | |||||||
| Полоса пропускания | Разрешение ПЧ RBW (-3 дБ) | 10 Гц… 3 МГц, с шагом 1-3-10 (штатно) 1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1) | |||||
| Погрешность RBW | <5% | ||||||
| Избирательность (60 дБ/3 дБ) | <5:1 | ||||||
| Разрешение видео VBW (-3 дБ) | 1 Гц… 10 МГц,с шагом 1-3-10 | ||||||
| Разрешение RBW (-6 дБ ) с опцией RSA3000-EMC | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||||
| АМПЛИТУДА | |||||||
| Измерение уровня (fц ≥ 10 МГц) | Диапазон (fц≥10 МГц) | Уровень собственных шумов … +30 дБм | |||||
| Максимальный уровень на входе | Постоянное напряжение | 50 В | |||||
| Максимальный уровень CW RF Power | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. | ||||||
| - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. | |||||||
| Максимальный опасный уровень CW RF Power | +33 дБм (2 Вт) | ||||||
| Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц | без предусилителя | ||||||
| 9 кГц...100 кГц | |||||||
| 100 кГц...20 МГц | |||||||
| 20 МГц…1,5 ГГц | |||||||
| с предусилителем (опция RSA3000-PA) | |||||||
| 100 кГц...20 МГц | |||||||
| 20 МГц…1,5 ГГц | |||||||
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) | без предусилителя | ||||||
| 100 кГц…1,5 ГГц | <0,7 дБ; <0,5 дБ (тип.) | ||||||
| с предусилителем (опция RSA3000-PA) | |||||||
| 100 кГц…1,5 ГГц | <1,0 дБ; <0,5 дБ (тип.) | ||||||
| Отображение уровня | Логарифмическая шкала | 1 дБ…200 дБ | |||||
| Линейная шкала | 0 до опорного уровня | ||||||
| Количество точек | 801 | ||||||
| Количество графиков | 6 | ||||||
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC) | ||||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||||
| Аттенюатор | Диапазон ослабления | 0…50 дБ, с шагом 1 дБ | |||||
| Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл) | <0,3 дБ | ||||||
| Абсолютная амплитудная погрешность (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C) | <0,3 дБ | ||||||
| Установка опорного уровня | Логарифмическая шкала | -170 дБм…+30 дБм с шагом 0,01 дБ | |||||
| Линейная шкала | 707 пВ...7,07 В; 0,11% разрешение | ||||||
| Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C) | 1,0 дБ | ||||||
| Погрешность переключения RBW | 1 Гц...1 МГц | <0,1 дБ | |||||
| 3 МГц, 10 МГц | <0,3 дБ | ||||||
| Предусилитель (опция RSA3000-PA) | Частотный диапазон | 100 кГц…3 ГГц | |||||
| Усиление | 20 дБ | ||||||
| КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) | <1,6 дБ | ||||||
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | SHI : +45 дБм | ||||||
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | TOI: +10 дБм , типично +15 дБм | ||||||
| Комбинационные искажения | |||||||
| Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) | |||||||
| РАЗВЕРТКА | |||||||
| Время развертки | Нулевой обзор | 1 мкс…4000 с | |||||
| Полоса обзора ≥10 Гц | 1 мс... 6000 с | ||||||
| Погрешность времени развертки | Нулевой обзор | 5% | |||||
| Полоса обзора ≥10 Гц, RBW ≥1 кГц | 5% | ||||||
| Тип запуска | непрерывный, однократный | ||||||
| ЗАПУСК | |||||||
| Источник | свободный, внешний 1, внешний 2, видео | ||||||
| Задержка | Нулевой обзор | 0...500 мс | |||||
| Полоса обзора ≥10 Гц | 0...500 мс | ||||||
| ТРЕКИНГ-ГЕНЕРАТОР | |||||||
| Частотный диапазон | 100 кГц...1,5 ГГц | ||||||
| Выходной уровень | Диапазон | -40 дБм...0 дБм | |||||
| Разрешение | 1 дБ | ||||||
| Нелинейность (отн. 50 МГц) | ±3 дБ | ||||||
| Режим анализатора спектра реального времени (RTSA) | |||||||
| Основные параметры RTSA | |||||||
| Полоса анализа в реальном времени | Стандартно | 10 МГц | |||||
| Опция RSA3000-B25 | 25 МГц | ||||||
| Опция RSA3000-B40 | 40 МГц | ||||||
| Минимальная длительность для гарантированного захвата сигналов 100% POI | Стандартно | 9,3 мкс | |||||
| Опция RSA3000-B25 | 7,82 мкс | ||||||
| Опция RSA3000-B40 | 7,45 мкс | ||||||
| Минимальная длительность для гарантированного захвата сигналов 100% POI с разными RBW, мкс (максимальная полоса обзора, окно Kaise) | Полоса обзора | RBW1 | RBW2 | RBW3 | RBW4 | RBW5 | RBW6 |
| 40 МГц | 26,9 | 16,9 | 11,9 | 9,32 | 8,07 | 7,45 | |
| 25 МГц | 38,9 | 22,9 | 14,9 | 10,9 | 8,82 | 7,82 | |
| 10 МГц | 86,8 | 46,8 | 26,8 | 16,8 | 11,8 | 9,30 | |
| 1 МГц | 807 | 407 | 207 | 107 | 56,3 | 31,3 | |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднее | ||||||
| Количество графиков | 6 | ||||||
| Тип окна | Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | ||||||
| Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного | ||||||
| Полоса обзора | Минимальный диапазон / Максимальный диапазон | ||||||
| 40 МГц | 100 кГц / 3,21 МГц | ||||||
| 25 МГц | 62,8 кГц / 2,01 МГц | ||||||
| 10 МГц | 25,1 кГц / 804 кГц | ||||||
| 1 МГц | 2,51 кГц / 80,4 кГц | ||||||
| 100 КГц | 251 Гц / 8,04 кГц | ||||||
| Максимальная частота дискретизации | 51,2 Мвыб/сек | ||||||
| Скорость БПФ (FFT) | 146484 FFT/сек | ||||||
| Количество маркеров | 8 | ||||||
| Разрешение по амплитуде | 0,01 дБ | ||||||
| Количество точек по частоте | 801 | ||||||
| Время захвата (максимальная дискретизация) | >156,5 мкс | ||||||
| Амплитуда | Неравномерность АЧХ | <0,5 дБ | |||||
| SFDR | |||||||
| Режим Density (Спектральная плотность) | |||||||
| Диапазон плотности | 0...100% с шагом 0,1% | ||||||
| Минимальная полоса обзора | 5 кГц | ||||||
| Персистенция | 32 мс...10 с | ||||||
| Режим Spectrogram (Спектрограмма) | |||||||
| Глубина памяти | 8192 точки | ||||||
| Динамический диапазон (охват. Bitmap) | 200 дБ | ||||||
| Режим PvT (Распределение мощности во времени) | |||||||
| Минимальное время захвата | 187,9 мкс | ||||||
| Максимальное время захвата | 40 с | ||||||
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | ||||||
| Запуск по частотной маске FMT | |||||||
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT | ||||||
| Разрешение запуска | 0,5 дБ | ||||||
| Критерии запуска | входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | ||||||
| Режим векторного анализатора (VNA) | |||||||
| Параметры измерения | |||||||
| Частотный диапазон | 100 кГц…1,5 ГГц | ||||||
| Типы измерений | Отражение (S11), передача (S21), расстояние до неоднородности (DTF) | ||||||
| Полоса измерения | 1 кГц...10 МГц с шагом 1-3-10 | ||||||
| Количество точек данных | от 101 до 10001; по умолчанию 201 | ||||||
| Типы трасс | память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума | ||||||
| Количество маркеров | 8 | ||||||
| Калибровка | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект | ||||||
| Измерение передачи (S21) | |||||||
| Выходная мощность | -10 дБм | ||||||
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка | ||||||
| Диапазон измерения | -500 G...500 G | ||||||
| Разрешение | Log: 100f; Lin 1a | ||||||
| Динамический диапазон (RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) | 80 дБ (ном.) | ||||||
| Измерение отражения (S11) | |||||||
| Выходная мощность | -10 дБм | ||||||
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) | ||||||
| Диапазон измерения | -500 G...500 G | ||||||
| Разрешение | Log: 100f; Lin 1a | ||||||
| КСВН | -500 G...500 G | ||||||
| Эффективная направленность с CK106A (Log Mag, Average=50) | > 40 дБ (ном.) | ||||||
| Измерение расстояния до неоднородности (DTF) | |||||||
| Выходная мощность | 0 дБм | ||||||
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН | ||||||
| Максимальная длина кабеля | (8 м × 10E10 м × коэффициент замедления / полоса обзора) | ||||||
| Разрешение определения повреждения | (1,5 м × 10E8 м × коэффициент замедления / полоса обзора) | ||||||
| Тип окна | Gaussian, Flattop, Rectangular, Hanning, Hamming | ||||||
| Коэффициент замедления | 0.1 ~ 1 | ||||||
| ВХОДЫ / ВЫХОДЫ | |||||||
| Разъемы на передней панели | RF вход (ВЧ вход) | Разъем N-типа (female) Импеданс 50 Ом | |||||
| Выход трекинг-генератора | Разъем N-типа (female) Импеданс 50 Ом | ||||||
| Вход / Выход источника опорного сигнала | Внутренний источник | Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом | |||||
| Внешний источник | Частота 10 МГц±5 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом | ||||||
| Вход / Выход внешнего запуска | Вход внешнего запуска 1 | Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень | |||||
| Вход внешнего запуска 2 / Выход синхронизации | Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень | ||||||
| Другие разъемы | IF выход (выход ПЧ) | Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом | |||||
| Интерфейсы | USB Host (4 порта) | Разъем A-plug Версия 2.0 | |||||
| USB Device | Разъем B-plug Версия 2.0 | ||||||
| LAN | Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device | ||||||
| HDMI | Разъем A-plug Протокол HDMI 1.4b | ||||||
| ОБЩИЕ ДАННЫЕ | |||||||
| Дисплей | Тип | Емкостной мультитач | |||||
| Разрешение | 1024 х 600 пикселей | ||||||
| Размер | 10,1" | ||||||
| Количество цветов | 24 бит | ||||||
| Поддержка принтера | Сетевой принтер | ||||||
| Память | Внутренняя | 512 Мб | |||||
| Внешняя | USB-флэш накопитель | ||||||
| Питание | Напряжение | AC 100 В… 240 В | |||||
| Частота | 45 Гц… 440 Гц | ||||||
| Потребляемая мощность | 55 Вт (тип.), максимально 90 Вт (со всеми опциями) | ||||||
| Рабочая температура | 0…50 °C | ||||||
| Габаритные размеры | 410 x 224 х 135 мм | ||||||
| Масса | 4,95 кг | ||||||
Комплект поставки RSA3015N
| № | Наименование | Количество |
| 1 | Анализатор спектра RSA3015N | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
Дополнительная комплектация RSA3015N:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Опция предусилителя RSA3000-PA |
| 2 | Опция повышенной стабильности опорного генератора OCXO-C08 |
| 3 | Опция расширенной полосы RBW 1 Гц...10 МГц RSA3000-BW1 |
| 4 | Опция расширенных измерений RSA3000-AMK |
| 5 | Опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25 |
| 6 | Опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40 |
| 7 | Опция ЭМИ измерений RSA3000-EMI |
| 8 | Опция тестирования на ЭМС RSA3000-EMC |
| 9 | Комплект аксессуаров DSA Utility Kit |
| 10 | Комплект аксессуаров RF Attenuator Kit |
| 11 | Комплект адаптеров RF Adaptor Kit |
| 12 | Комплект адаптеров RF CATV Kit |
| 13 | Аттенюатор ATT03301H |
| 14 | ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G |
| 15 | ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G |
| 16 | Зонд ближнего поля NFP-3 |
| 17 | Мост для измерения КСВН VB1032 |
| 18 | Мост для измерения КСВН VB1080 |
| 19 | Комплект для монтажа в стойку RM6041 |
| 20 | Калибровочный комплект для векторного анализатора DC...6,5 ГГц CK106A |
| 21 | Калибровочный комплект для векторного анализатора DC...1,5 ГГц CK106E |
| 22 | Программное обеспечение Ultra Spectrum |
| 23 | Программное обеспечение S1210 EMI Pre-compliance Software |
По запросу
1 583 080 Р
1 261 760 Р
1 133 989 Р
1 133 989 Р
1 133 989 Р
1 080 150 Р
1 054 082 Р
1 012 284 Р
1 007 990 Р
929 480 Р
910 670 Р
900 442 Р
890 435 Р
881 991 Р
787 644 Р
774 345 Р
728 712 Р
662 150 Р
608 722 Р
Все товары в категории Анализаторы спектра
-
Кызылорда, Кызылординская область Все города
Тел.: +7(499) 648-87-27
E-mail.: info@electroprogress.ru -
