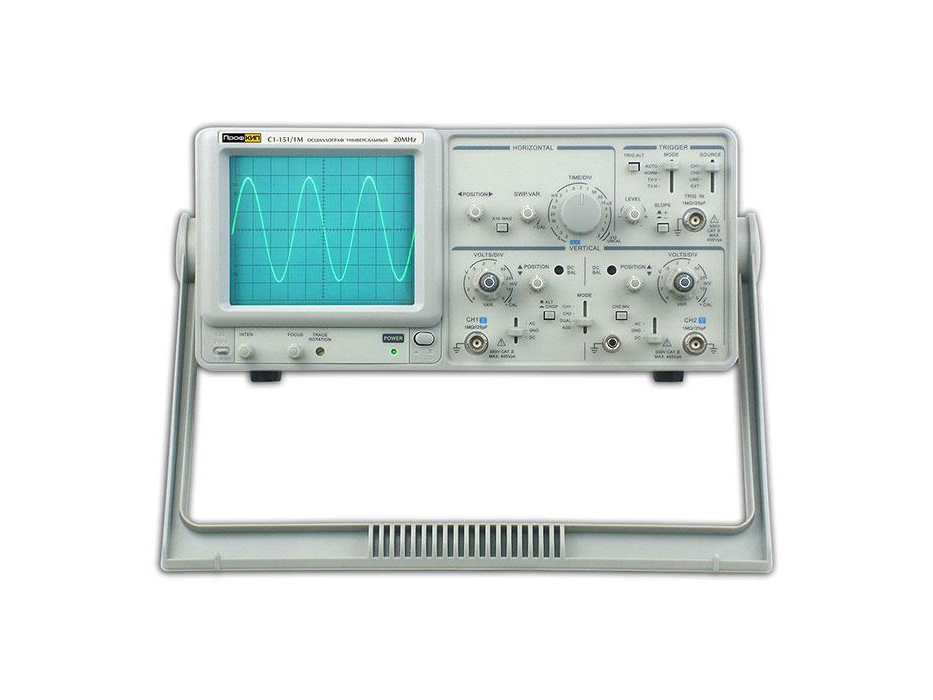

Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
Тип
|
прямоугольный, 6 дюймов
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
|
Ускоряющее напряжение
|
2 кВ
|
|
Интенсивность и фокусировка
|
непрерывно регулируемые на передней панели
|
|
Ротация луча
|
регулируется на передней панели
|
|
Канал вертикального отклонения
|
|
Чувствительность
|
1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5)
|
|
Регулировка коэффициента
|
≥ 2.5:1
|
|
Полоса пропускания (-3 дБ) х1
|
0 МГц … 20 МГц (открытый вход)
10 Гц … 20 МГц (закрытый вход)
|
|
Время нарастания
|
≤ 17.5 нс
|
|
Входной импеданс
|
~ 1 МОм ±3% /25 пФ ±5 пФ
|
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
|
Канал горизонтального отклонения
|
|
Коэффициент развертки
|
0.2 мкс /дел … 0.5 с /дел
|
|
Точность
|
±3%
±5% при масштабировании
|
|
Регулировка коэффициента
|
≥ 2.5:1
|
|
Масштабирование развертки
|
х 10
|
|
Синхронизация
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность (20 Гц … 2 МГц)
|
0.5 дел (CH1, CH2)
2.0 дел (ALT)
0.2 дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Чувствительность (2 МГц … 20 МГц)
|
1.5 дел (CH1, CH2)
3.0 дел (ALT)
0.8 дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Внешний вход синхронизации
|
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
300 В при 1 кГц
|
|
Частотомер
|
|
Разрядность
|
6-разрядный
|
|
Точность
|
1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 20 МГц)
|
|
Чувствительность
|
так же, как у системы запуска
|
|
Режим X-Y
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
|
|
Частотный диапазон X-входа
|
500 кГц
|
|
Сдвиг фазы
|
≤3° (50 кГц)
|
|
Ось Z
|
|
Чувствительность
|
5 Впик-пик
|
|
Полярность
|
отрицательная
|
|
Входной импеданс
|
47 кОм
|
|
Используемый частотный диапазон
|
~ 2 МГц
|
|
Максимальное входное напряжение
|
30 В при 1 кГц
|
|
Калибратор
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц
|
|
Выходное напряжение
|
2 Впик-пик ±2%
|
|
Общие данные
|
|
Питание
|
110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц
|
|
Габаритные размеры
|
316х132х410 мм
|
|
Вес
|
7.8 кг
|
