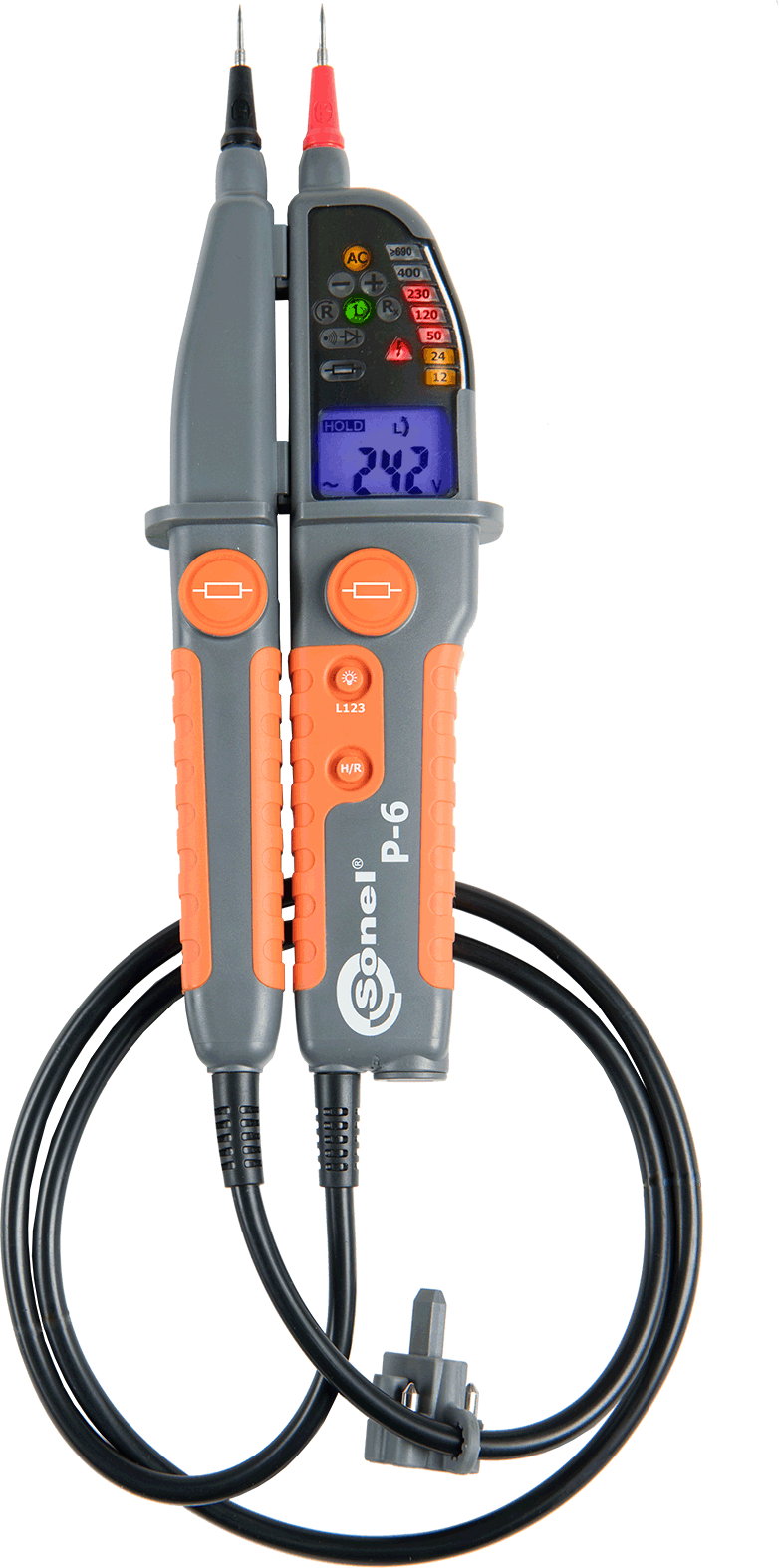

Измеритель напряжения P-6 дополнительно к измерениям напряжения постоянного/переменного тока имеет функцию идентификации фазы напряжения в удалённых точках электросети.
Удобный контроль за результатами измерения напряжения обеспечивает дополнительно ЖК-дисплею линейка светодиодной индикации.
| Измерение напряжения постоянного тока | ||
| Диапазон | Разрешение | Основная погрешность |
| -49,9…-6,0 В | 0,1 В | ± (3,0% и.в. + 5 е.м.р.) |
| 6,0…49,9 В | ||
| -1000…-50 В | 1 В | |
| 50…1000 В | ||
| Измерение напряжения переменного тока в диапазоне 16…400 Гц | ||
| Диапазон | Разрешение | Основная погрешность |
| 6,0…49,9 В | 0,1 В | ± (3,0% и.в. + 5 е.м.р.) |
| 50…1000 В | 1 В | |
| Измерение сопротивления | ||
| Диапазон | Разрешение | Основная погрешность |
| 0…1999 Ом | 1 Ом | ± (5,0% и.в. + 10 е.м.р.) |
| Дополнительные характеристики | ||
| Питание | ||
| Питание измерителя | - Элемент питания LR03 (ААА) – 2 шт. | |
| Категория электробезопасности | CAT III / 1000 В CAT IV / 600 В | |
| Условия окружающей среды и другие технические данные | ||
| Диапазон рабочих температур | -15…55 °C | |
| Диапазон температур при хранении | -20…70 °C | |
| Влажность | 95 % | |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP65 | |
| Диапазон рабочих частот | 16…400 Гц | |
| Время отклика | ≤ 1 сек. | |
| Тест целостности цепи: - измерительный ток - диапазон - световой и звуковой сигналы - точность порога срабатывания |
1,25 мкА 400…500 кОм при R ≤ 400 кОм ± 50 % |
|
| Входное сопротивление: - основное - при дополнительной нагрузке |
около 300 кОм около 7 кОм |
|
| Максимальный ток | Is < 200 мА | |
| Диапазон для 1P индикатора фазы: - напряжение - частота - звуковой сигнализация |
100…1000 В AC 50…400 Гц Upom > 100 В |
|
| Диапазон для 2P индикации фаз: - напряжение - частота |
100…1000 В 50…60 Гц |
|
| Минимальное напряжение включения | ± 6 В AC/DC | |
| Индикация превышения диапазона | OL | |
| Индикация разряда батареи | BAT | |
| Время до автовыключения - в режиме HOLD - в режиме измерения сопротивления |
10 сек. 30 сек. 600 сек. |
|
| Размеры | 275 x 82 x 36 мм | |
| Масса с батарейками | 291 г. | |
| Дисплей | ЖКИ | |
| Высота над уровнем моря | ˂ 2000 м | |
| Соответствие | ГОСТ Р МЭК 61557-1-2005 | |
| Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 | |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) | |
| № | Наименование | Количество |
| 1 | Измеритель напряжения P-6 | 1 |
| 2 | Резьбовые наконечники WAPOZN4MMK | 1 |
