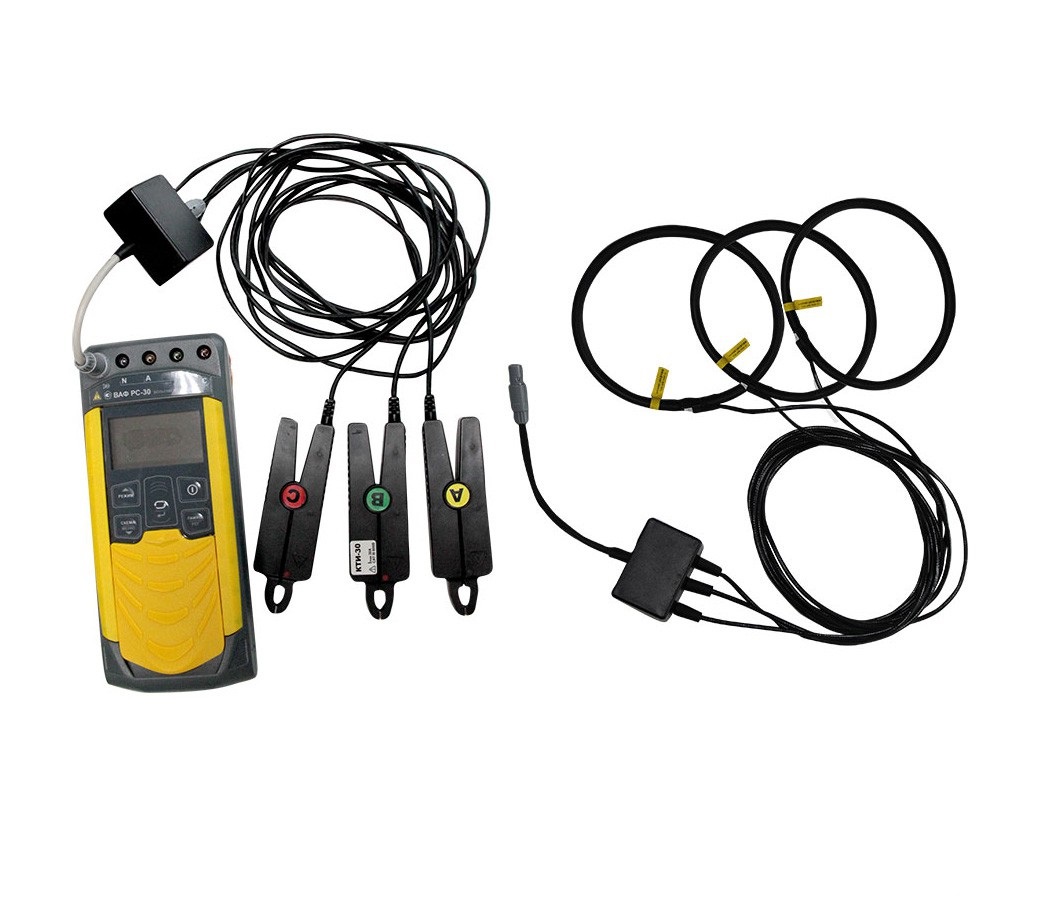

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Вольтамперфазометры РС-30 с клещами КТИР-30, КТИ-30 (до 40А) и ПТИР-3000 (до 3 кА) — вольтамперфазометр
Вольтамперфазометр РС-30 представляет собой один из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.
Три вида клещей разных диапазонов (в зависимости от выбранной комплектации) позволяют производить измерение тока от 0,003 А до 3 кА. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
| Параметр | С датчиками токоизмерительными КТИР-30 и КТИ-30 | С датчиком токоизмерительным КТИР-500 | С датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 |
| Измерение напряжения переменного тока | |||
| Диапазон измерений действующего значения напряжения переменного тока, В | от 10,00 до 99,99 от 100,0 до 700,0 |
||
| Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В | ± (0,005·U + 3 е.м.р.) | ||
| Рабочий диапазон частот, Гц | от 45 до 55 | ||
| Измерение напряжения постоянного тока | |||
| Диапазон измерений напряжения постоянного тока, В | от 10,00 до 99,99 от 100,0 до 700,0 |
||
| Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В | ± (0,005·U + 3 е.м.р.) | ||
| Измерение силы переменного тока | |||
| Диапазон измерений действующего значения переменного тока, А | от 0,0030 до 9,999 от 10,00 до 40,00 |
от 0,20 до 99,99 от 100,0 до 500,0 |
от 1 до 3000 |
| Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А | ± (0,01·I + 3 е.м.р.) | ± (0,015·I + 3 е.м.р.) | ± (0,025·I + 4 е.м.р.) |
| Рабочий диапазон частот, Гц | от 45 до 55 | ||
| Измерение активной, реактивной и полной мощностей | |||
| Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)* и полной мощности S (В·А)* | от 0,001 до 9,999 кВт (квар, кВ·А) от 10,00 до 21,00 кВт (квар, кВ·А) | от 0,005 до 9,999 кВт (квар, кВ·А) от 10,00 до 99,99 кВт (квар, кВ·А) от 100,0 до 350,0 кВт (квар, кВ·А) |
от 0,100 до 9,999 кВт (квар, кВ·А) от 10,00 до 99,99 кВт (квар, кВ·А) от 100,0 до 999,9 кВт (квар, кВ·А) от 1000 до 2100 кВт (квар, кВ·А) |
| Пределы допускаемой основной абсолютной погрешности измерения полной мощности, В·А | ± (0,015·|X| + 3 е.м.р.) | ± (0,02·|X |+ 3 е.м.р.) | ± (0,03·|X| + 5 е.м.р.) |
| Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт | ± (0,02·|X| + 5 е.м.р.) | ± (0,025·|X |+ 5 е.м.р.) | ± (0,035·|X| + 15 е.м.р.) |
| Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар | ± (0,02·|X|+10 е.м.р.) | ± (0,025·|X|+20 е.м.р.) | ± (0,035·|X|+25 е.м.р.) |
| Измерение частоты переменного тока | |||
| Диапазон измерения частоты, Гц | от 45,00 до 55,00 | ||
| Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц | ± 0,05 | ||
| Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока | |||
| Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов | от – 179,9 до 180,0 | ||
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и напряжением в диапазоне от 10 до 700 В, градусов | ± 0,5 | ||
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и током, градусов | ± 1,2 ± 0,8 |
± 1,2 ± 0,8 |
± 2 |
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между током и током, градусов | ± 1,8 ± 1,2 |
± 1,8 ± 1,2 |
± 3 |
| Вычисление коэффициента мощности Кр | |||
| Диапазон вычисления Кр | от -1,00 до 1,00 | ||
| Примечания: е.м.р – единица младшего разряда; Х- значение измеряемого параметра для соответствующего вида мощности * – Диапазон отображаемой активной и реактивной мощности определяется диапазоном полной мощности. |
|||
| Дополнительные погрешности | |||
| Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением температуры в рабочем диапазоне, ± (0,005 от основной погрешности) | |||
| Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± (0,005 от основной погрешности) | |||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Режим памяти | Прибор сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером). | ||
| В двухфазном (изолированном) режиме и режиме измерения постоянного напряжения между группами гнезд N(Na)-А и B(Nc)-C обеспечивается гальваническая развязка | до 1000 В | ||
| Диапазон напряжения питания | от 7,5 до 5,2 В | ||
| Питание | Аккумулятор с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА | ||
| Прибор обеспечивает самоконтроль напряжения питания. При снижении напряжения | от 5,2 В до 5,0 В происходит отключение | ||
| Время готовности прибора | не более 3 с | ||
| Время непрерывной работы без включённого режима энергосбережения | не менее 8 часов | ||
| Мощность потребления | не более, 2 Вт | ||
| Масса | не более, 0,8 кг | ||
| Габаритные размеры | не более, 60х105х245 мм | ||
| Срок службы | не менее, 8 лет | ||
| № | Наименование | Фото | Количество | Артикул |
| 1 | Вольтамперфазометр РС-30 |  |
1 | 127969 |
| 2 | Блок питания БПН-А 12-0,5 |  |
1 | 127962 |
| 3 | Кабель измерительный 1,5 м, красный |  |
1 | 128016 |
| 4 | Кабель измерительный 1,5 м, синий |  |
1 | 128017 |
| 5 | Кабель измерительный 1,5 м, желтый |  |
1 | 128014 |
| 6 | Кабель измерительный 1,5 м, зеленый |  |
1 | 128015 |
| 7 | Зажим изолированный типа "крокодил", прямой, красный |  |
1 | 127996 |
| 8 | Зажим изолированный типа "крокодил", прямой, синий |  |
1 | 127997 |
| 9 | Зажим изолированный типа "крокодил", прямой, желтый |  |
1 | 127994 |
| 10 | Зажим изолированный типа "крокодил", прямой, зеленый |  |
1 | 127995 |
| 11 | Сумка для РС-30 |  |
1 | 128104 |
| 12 | Отсек батарейный 5*АА, (Исполнение 1) |  |
1 | 128069 |
| 13 | Клещи КТИ-30 (до 40 А) |  |
1 | - |
| 14 | Клещи КТИР-30 (до 40 А) |  |
1 | - |
| 15 | Клещи ПТИР-3000 (до 3 кА) |  |
1 | - |
| 16 | Руководство по эксплуатации |  |
1 | - |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 101195 |  | Зажим изолированный типа крокодил цвет синий | 594 Р | |
| 2. | 303515 |  | Зарядное устройство БПН12-0.5 | 1 026 Р | |
| 3. | 303501 |  | Кабель РЛПА.685551.002 - измер. красный 1,5 м | 1 344 Р | |
| 4. | 303502 |  | Кабель РЛПА.685551.002-03 - измер. синий 1,5 м | 1 344 Р |
| Артикул: | Наименование: | Цена: | ||
| 1. | 302034 |  | РС-30 - вольтамперфазометр | 81 702 Р |
